一、 用途與適用範圍

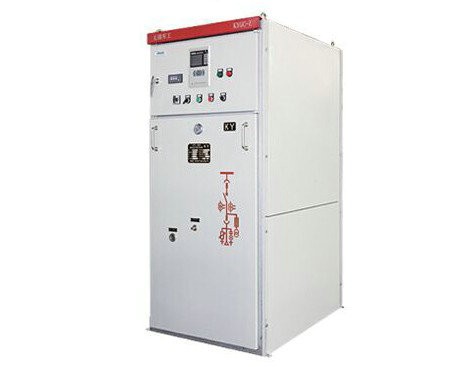

GKG型礦用一般型低壓青青草视频网站（以下簡稱青青草视频网站）取得了礦用合格證和安標認證證書。適用於各種礦區、無瓦斯、煤塵爆炸危險場所及非煤礦山等其他類似的地下工業生產部門。
青青草视频网站適用於電廠、廠礦企業等電力用戶的交流50Hz，額定工作電壓660V，380V，額定工作電流至3200A及以下，作為動力、照明及配電設備的電能轉換、配電控製之用。
二、 引用執行的相關標準：
GB 3636.1-2010  爆炸性環境  第1部分：設備 通用要求GB 3836.3-2010  爆炸性環境  第3部分：由增安型“e”保護的設備GB 14048.1-2012 低壓開關設備和控製設備   第1部分：總則GB 14048.2-2008 低壓開關設備和控製設備   第2部分：斷路器GB/T 4208-2008 外殼防護等級(IP代碼)
GB/T12173-2008  礦用一般型電器設備
GB/T156-2007   標準電壓
GB/T191-2008   包裝儲運圖示標誌
GB/T2423.4-2008 電工電子產品環境試驗  第2部分：試驗方法  試驗Db：交變濕熱（12h+12h循環）GB7251.1-2013   低壓成套開關設備和控製設備 第1部分：總則MT871-2011      礦用防爆低壓交流真空饋電開關
AQ1043 -2007    礦用產品安全標誌標識
二、 基本參數

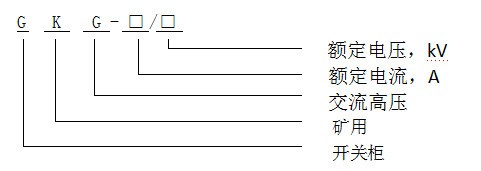

2.1型號含義：

3.3?基本參數
額定電壓： 10kV、6kV；
額定電流：1250A、1000A、800A、630A、500A、400A、315A、200A、150A、100A、50A；防護等級：IP43；
短路開斷和關合電流次數：“分-0.3s-合分-180s-合分”5次，分14次，合分11次；額定短路開斷電流： 31.5kA（有效值）；
額定短路關合電流： 80kA（峰值）；
額定短時耐受電流：31.5kA（有效值）；
額定峰值耐受電流： 80kA（峰值）；
額定短路持續時間：4s；
額定短路開斷次數：30次
主要保護功能：
1) 短路保護
2) 過負荷保護
3) 零序過流保護
4) 零序過壓保護
5) 過欠電壓保護
另具備故障記憶、故障查詢、自檢等功能。
4技術要求
4.1一般要求
4.1.1青青草视频网站應符合本標準的要求，並按國家指定的檢驗單位批準的圖樣及技術文件製造。
4.1.2除符合本技術條件外還應符合GB/T12173-2008標準的規定。
4.2環境條件
青青草视频网站在下列條件下應能正常工作：
a) 海拔高度：1000m；
b) 環境溫度：-20℃～40℃；
c) 相對濕度：95%；
d) 在無破壞絕緣的氣體或蒸汽環境中；
4.3外殼
4.3.1材料
青青草视频网站外殼采用2.5mm厚冷軋鋼板製成。
4.3.2強度
青青草视频网站外殼材質符合GB3836.1-2010第8章的規定，並均應承受1kg/7J的衝擊強度衝擊試驗。
4.3.3  防護等級
 青青草视频网站外殼的防護能力應符合GB3836.3-2010第4.9條的規定，防護能力應不低於IP43。
4.3.4  表麵溫度
     較高表麵溫度應不高於85°C，操作手柄、手輪應不高於60℃。在結構上能防止人員接觸的情況下，電源箱的較高表麵溫度不高於150°C4.3.5  緊固件
4.3.5.1  青青草视频网站緊固件應符合GB3836.1-2010中第9章的規定，且螺栓直徑應不小於M6。
4.3.5.2  一般情況下，應采取防止緊固件因振動而鬆脫的措施。
4.4   電纜引入裝置
4.4.1  電纜引入裝置不應有尖銳棱角，以防損傷電纜；4.4.2  電纜引入裝置應有夾緊裝置，防止電纜的轉動傳遞到連接件；4.4.3  電纜引入裝置能保證其與固定的外殼符合所要求的防護等級；4.4.4  電纜引入裝置不裝電纜的通孔應使用封堵件。
4.5    連接件
4.5.1  與外部電路連接的連接件應有足夠大的尺寸，以便與截麵積至少等於電器設備額定電流相應的導線可靠連接4.5.1.1 連接件應滿足：
a） 可靠地固定，不會自行鬆動；
b)  具有使導體不會從指定位置滑出的結構；
c)  保證適當的接觸壓力，不對連接導線產生影響功能的損傷，這尤其適用於連接件與多股導線直接卡緊的方法。
4.5.1.2不允許使用的連接件
a） 具有能損壞導體的尖銳棱邊；
b)  在設備製造廠規定的正常擰緊過程中轉動，扭轉或變形；
4.5.2  連接件的結構須保證在正常運行情況下，不會因溫度發生變化麵明顯削弱其接觸壓力。不應通過絕緣材料傳遞接觸壓力。
4.5.3  用來壓緊導線的連接件須有彈性零件。連接導體截麵積不超過4mm?的連接件也應能和更小截麵積的導體可靠連接。
4.6    電器間隙和爬電距離
4.6.1電氣間隙須符合GB3836.3-2010第4.3條的規定見表1

表1

由電源係統額定電壓確定的相對地電壓 大值（有效值）V	電氣間隙  ㎜
6k	60
10k	100

4.6.2爬電距離符合GB3836.3-2010第4.4條的規定距離見表2a) 青青草视频网站汙染等級3級、材料組別I、額定工作電壓確定；

表2

額定工作電壓V	爬電距離  ㎜
6k	90
10k	140

4.7   接地連接件
      青青草视频网站應設置GB3836.1-2000第15章規定的符合內、外接地裝置，並標注（配置）接地標誌 〨。
4.8   聯鎖
4.8.1   青青草视频网站所有開關把手在切斷電源後應能自鎖，以防止誤操作4.8.2   青青草视频网站應設置“嚴禁帶電開蓋”的警告牌
4.8.3   青青草视频网站的聯鎖通過接地刀來實現，刀閘接地後開關便自鎖，通過開關顯示確定具體位置。
4.9溫升
礦用低壓開關設備內導體相互連接處允許溫升不應超過表3的規定。

序 號	部 位		溫 升 限 值 （℃）
1 2	連 接 外 部 的 接 線 端 子		70
	母線與母線、母線與電器 元件固定連接線	銅——銅	50
		銅搪錫——銅搪錫	60
		銅鍍銀——銅鍍銀	80
		鋁搪錫——鋁搪錫	55
		鋁搪錫——銅搪錫	55
		母線處抹導電膏	55
3	操作手柄	金 屬 的	15
		絕 緣 材 料 的	25
4	可接觸的外殼和覆板	金 屬 的	30
		絕 緣 材 料 的	40

4.10 過流保護試驗
 過負荷保護應符合表4的規定，並具備告警功能。
表4過載保護特性

序號	整定過載電流倍數	動作時間	起始狀態
1	1.5	＜60s	熱態

4.11短路保護
當電流超過短路保護設定電流（6Ie～10Ie）時，一般設置為8Ie，斷路器立即分閘保護，動作時間不大於100ms。
4.12零序過流保護試驗（接地保護）
     零序電流型接地保護一次零序電流分檔為2.0A、4.0A、6.0A，動作時間為0.1s，誤差值小於±10%。
4.14自檢及故障查詢功能
青青草视频网站應能通過自檢回路進行自檢，並具備故障查詢功能。
4.15主回路電阻測試
主回路的接觸電阻應不大於500μΩ。
4.16絕緣水平如表5所示

額定電壓（方均根值）	額定短時工頻耐受電壓通用值（方均根值）	額定短時工頻耐受電壓隔離斷口值（方均根值）	額定全波雷電衝擊難受電壓（峰值）
10	42	48	75
6	30	34	60
注：1、控製回路2kV 。 2、開關主電路及控製電路須能承受交流50Hz的工頻試驗電壓，曆時1min無擊穿或閃絡現象。

4.17濕熱性能應符合GB3836.1-2010中附錄C規定的要求，嚴酷等級高溫40℃, 10kV濕熱試驗周期21d，防爆麵無鏽蝕。
4.18機械操作與機械特性見表6.
斷路器在高操作電壓下，進行分、合閘操作各5次，動作正常；斷路器在低操作電壓下，進行分、合閘操作各5次，動作正常；斷路器在額定操作電壓下，進行分、合閘操作各5次，動作正常；斷路器在額定操作電壓下，進行“分-0.3s-合分”操作各5次，動作正常；對儲能電機分別施以85%和110%額定電壓，在斷路器合閘狀態下各進行5次儲能操作，儲能應正常；斷路器處於合閘位置，將操動機構合閘彈簧全部儲能，進行三次空載合閘儲能釋放操作，動作應正常；斷路器處於合閘位置，操動機構分閘線圈施加30%額定操作電壓，連續操作三次，不得分閘。
表6 斷路器參數

技術參數	永磁機構
平均分閘速度 m/s	0.9-1.3
平均合閘速度 m/s	0.4-0.8
觸頭開距 mm	11±1
觸頭超行程 mm	4.0±1.0
合閘時觸頭彈跳時間 ms	≤2
觸頭合閘及分閘不同期性 ms	≤2

4.19開斷關合能力試驗
短路分斷能力應符合GB1984第6.104條的規定，並滿足標準上述3.2條要求。
4.20短時耐受電流和峰值耐受電流試驗
額定短時耐受電流應符合GB/T 11022第6.6條的規定，並滿足標準上述3.2條要求。
4.21顯示功能
具有可靠的合分閘顯示功能。
5  試驗方法
5.1   結構檢查
按4.1～4.6和第7章的要求，依照圖樣對實物進行檢查。
5.2   衝擊試驗
按GB3836.1-2010第26.4.2的規定進行。
5.3   外殼防護性能試驗
按GB4208-2008的規定進行。
5.4  高表麵溫度測量
按GB3836.1-2010中第26.5.1條的規定進行。
5.5電氣間隙、爬電距離
電氣間隙按GB3836.3-2010第4.3條的規定進行
爬電距離按GB3836.3-2010第4.4條的規定進行
5.6 聯鎖
按本標準4.8中的規定進行。
5.7 溫升
按GB/T11022第6.5條的規定進行。
5.8 過負荷保護試驗
按JB 8739-2015第6.1.9條進行。
5.9 短路保護
按JB 8739-2015第6.1.9條進行。
5.10零序過流保護試驗（接地保護）
按JB 8739-2015第6.1.9.4條進行。
5.11零序過壓保護試驗
按JB 8739-2015第6.1.9.4條進行。
5.12自檢及故障查詢功能檢查
按JB 8739-2015第6.1.9.6條進行。
5.13主回路電阻測試
按GB/T11022第6.4條的規定進行。出廠時隻測常態電阻值。
5.14絕緣水平試驗
按GB/T11022第6.2條的規定進行。
5.15 濕熱試驗
按GB/T2423.4-2008的規定進行。
5.16機械操作性能和機械特性試驗
按JB 8739-2015第6.1.8條進行。
5.17開斷關合能力試驗
按JB 8739-2015第6.1.11條進行。
5.18短時耐受電流和峰值耐受電流試驗
按GB/T11022第6.6條的規定進行
6 檢驗規則
6.1 檢驗分類
6.1.1 青青草视频网站的檢驗分型式檢驗和出廠檢驗。
6.1.2 青青草视频网站的《礦用一般型配電設備》檢驗應在國家指定的檢驗單位進行。
6.2 出廠檢驗
6.2.1 每台青青草视频网站經出廠檢驗合格後才能出廠，並應附有產品合格證。
6.2.2 青青草视频网站的出廠檢驗項目見本標準表7。所有出廠檢驗項目都合格則判定該產品出廠檢驗合格。
6.2.3 出廠檢驗不通過的產品須逐台返修，直到完全通過為止。若無法修複應予報廢。
6.3 型式檢驗
6.3.1 青青草视频网站在下列情況下應做型式檢驗：
a) 新產品試製定型時；
b) 當結構、材料、工藝有較大更改即可能其影響性能時；c) 大批量生產的青青草视频网站的定期檢驗每隔五年進行一次；d) 長期停產後，恢複生產時；
e) 國家質檢機構認為有必要時。

表7

序號	檢驗內容	檢驗要求	檢驗方法	型式檢驗	出廠檢驗
1	聯鎖試驗	4.8	5.6	○	○
2	溫升試驗	4.9	5.7	○	－
3	過流保護試驗	4.10	5.8	○	○
4	短路保護試驗	4.11	5.9	○	○
5	零序過流保護試驗（接地保護）	4.12	5.10	○	○
6	自檢及故障查詢功能	4.14	5.12	○	○
7	主回路電阻測試	4.15	5.13	○	○
8	絕緣水平	4.16	5.14	○	*
9	濕熱性能試驗	4.17	5.15	○	－
10	機械操作與機械特性	4.18	5.16	○	○
11	開斷關合能力試驗	4.19	5.17	○	－
12	短時耐受電流和峰值耐受電流試驗	4.20	5.18	○	－
13	顯示功能	4.21	目測	○	○
14	結構檢查	4.1～4.6	5.1	○	○
15	外殼衝擊試驗	4.2	5.2	○	－
16	標誌及警告牌	7.1	目測	○	○
17	接地	4.7	目測	○	○
18	電氣間隙爬電距離	4.6	5.18	○	○
19	外殼防護等級試驗	4.3.3	5.3	○	－
注：“○”表示需要進行檢驗的項目，“-”表示不檢驗的項目，“*”表示出廠隻進行工頻耐壓。

6.3.2 青青草视频网站型式檢驗項目按本標準表7中型式檢驗的規定進行。
6.3.3 用作型式檢驗的青青草视频网站須是出廠檢驗合格的樣品，檢驗樣品不少於1台。型式檢驗中對不構成威脅安全或嚴重降低性能指標的項目如有失誤，隻要製造廠能提供充分證據，說明該失誤並不是設計上的固有缺陷，而是由於個別樣品所致，則允許按原試樣品數量複試，複試合格仍認為試驗合格。型式檢驗中涉及安全和重大性能指標的項目不允許失敗。如有失敗找出原因，采取措施，予以改進，並經重新試驗合格方為有效。
7  標誌、包裝、運輸和貯存
7.1 標誌
7.1.1  應在青青草视频网站的明顯位置牢固地設置銘牌、警告牌和標誌“KA”
7.1.2  礦用產品安全標誌“KA”的使用應符合AQ 1043-2007標準規定。
7.1.3  銘牌、標誌牌與警告牌應采用耐化學腐蝕的材料製成7.2  銘牌
7.2.1  青青草视频网站外殼的明顯處須設置銘牌，並可靠固定。
7.2.2  銘牌須包括下列內容：
a) 銘牌的右上方有明顯的“KY, KA”標誌；
b) 礦用產品安全標誌編號；
c) 外殼防護等級；
d) 礦用合格證號；
e) 其他需要標出的參數；
f) 產品出廠日期或產品標號；
g) 製造廠名稱或注冊商標；
7.3 包裝
7.3.1 總則
每台青青草视频网站在運送出廠時應予裝箱，以防止運輸過程中遭受損壞，並達到防潮防塵的要求。整台青青草视频网站和部件的包裝都要適合陸路和水路運輸的要求。
7.3.2 包裝標誌
包裝箱外壁應有明顯而耐久的文字及標誌，其內容包括：
a) 製造廠名稱及地址；
b) 收貨單位名稱及地址；
c) 產品型號、名稱及數量；
d) 產品毛重；
e) 箱子外型尺寸（長?寬?高）；
f) 標誌“向上”、“防潮”、“小心輕放”等字樣或符號。
7.3.3 隨同產品供應的文件
a)  裝箱單；
b)  產品合格證明書（或標誌）；
c)  產品說明書。
7.4 運輸、貯存
包裝箱在運輸、貯存過程中不得受雨水侵襲。產品放置在沒有雨雪侵入、空氣流通和相對濕度不大於90%（+20±5℃）、溫度不高於+40℃、不低於-5℃的倉庫中。考慮到運輸或貯存的低溫度可能出現-5℃～-25℃，此時用戶與製造廠應協商解決。
